Estructura de la funció de la subestació de caixa de 33KV

Estructura de la funció de la subestació de caixa de 33KV

A. La funció i les característiques de la subestació de caixa

La subestació tipus caixa fa referència a un dispositiu de distribució exterior que instal·la aparells de commutació i transformadors d'alta i baixa tensió junts en una caixa tancada. La funció principal és proporcionar l'energia elèctrica necessària per als usuaris d'alta o baixa tensió. Té les següents característiques:

1. Petita petjada. La instal·lació d'una subestació tipus caixa pot estalviar més de dos terços de la superfície terrestre en comparació amb la construcció d'una subestació de la mateixa mida.

2. Mètodes de combinació flexibles. L'estructura de les subestacions tipus caixa és relativament compacta, amb cada caixa formant un sistema independent, el que fa que el mètode de combinació sigui flexible i variable. L'usuari pot combinar lliurement alguns modes segons la situació real per satisfer les necessitats de diferents llocs.

3. Aspecte bonic, fàcil de coordinar amb l'entorn. La carcassa de la caixa es pot seleccionar en diferents colors segons les diferents ubicacions d'instal·lació, cosa que facilita la coordinació amb l'entorn circumdant. És especialment indicat per a zones densament poblades com comunitats residencials urbanes, estacions, ports, aeroports, parcs, cinturons verds, etc. Es pot utilitzar com a subestació fixa o subestació mòbil.

4. Baixa inversió i cicle de construcció curt. Les subestacions tipus caixa redueixen la inversió entre un 40 i un 50 per cent en comparació amb les subestacions convencionals de la mateixa escala, i el cicle de construcció i instal·lació es pot escurçar significativament. Al mateix temps, la càrrega de treball de manteniment diari de la subestació tipus caixa també és relativament petita.

B. Tipus de subestacions tipus caixa

1. Tipus de muntatge

Instal·leu el conjunt complet de dispositius d'alta i baixa tensió i transformadors en caixes metàl·liques, i deixeu passadissos operatius als dispositius de distribució d'alta i baixa tensió. Aquest tipus de transformador de caixa té un gran volum i avui dia s'utilitza poc.

2. Tipus de dispositiu combinat

En lloc d'utilitzar el conjunt complet de dispositius existents, els equips elèctrics de protecció i control d'alta i baixa tensió s'embalen directament a la caixa, formant un tot. El disseny es considera sense manteniment, sense passadissos operatius i una caixa petita, també coneguda com a transformadors de caixa d'estil europeu o transformadors de caixa normals.

3. Un tipus de cos

Simplifica els dispositius de control i protecció d'alta tensió i posa els dispositius de distribució d'alta tensió i baixa tensió i el cos principal del transformador al dipòsit d'oli del transformador junts per formar un conjunt, més petit, a prop del transformador submergit en oli del transformador. mateixa capacitat, que és 1/3 del transformador de tipus caixa europea. També conegut com a transformador de caixa d'estil americà o transformador de caixa compacta.

C. Estructura de la Subestació de Caixa

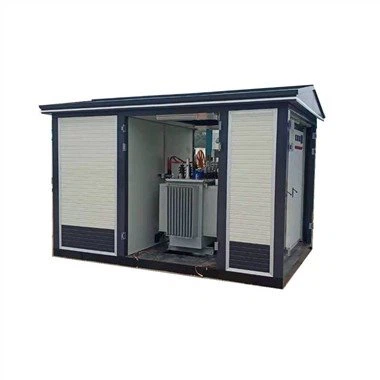

1. Estructura del transformador de caixa d'estil europeu

(1) A la Xina, les subestacions de tipus caixa d'estil europeu s'utilitzen habitualment, amb tres parts cadascuna formada per una habitació, formant una estructura "mu" o "pin". Els models més utilitzats inclouen ZBW i XWB. Els diagrames de secció transversal i de cablejat es mostren a la figura GYPD00102003-1. La cambra d'alta tensió del transformador de caixa d'estil europeu és una xarxa d'anell, una línia doble o un interruptor de càrrega d'unitat terminal, amb un petit volum i compatibilitat amb l'armari de la xarxa d'anell. Adopció d'un disseny compacte segur i fiable, amb una funció d'enclavament integral anti-mal funcionament, alta fiabilitat i funcionament i manteniment còmodes. Els equips d'alta tensió generalment adopten una combinació d'interruptor de càrrega i fusible. El fusible està equipat amb un impactador. Després de cremar el fusible, el percutor empènyer el mecanisme d'alliberament i l'interruptor de càrrega trifàsic s'obrirà al mateix temps per evitar l'operació de pèrdua de fase. Al mateix temps, si s'utilitza un mecanisme de funcionament elèctric, es pot implementar la funció d'automatització de la distribució. La sortida del cable de 10 kV de l'estructura de la xarxa d'anell està equipada amb un indicador de falla a terra i un sensor de seqüència zero. Els transformadors poden ser de tipus submergit en oli o sec, amb cablejat D, yn11. Tenint en compte la dissipació de calor desfavorable, es pot utilitzar la ventilació natural o la ventilació forçada superior. La sala de baixa tensió està equipada amb mesura i compensació de potència reactiva, i el circuit secundari i el nombre de línies sortints es poden dissenyar segons les necessitats de l'usuari per satisfer les diferents necessitats. La carcassa exterior està feta de placa d'acer o d'aliatge, amb una coberta superior de doble capa i un bon aïllament. L'aspecte i el color es poden coordinar amb l'entorn. La cambra d'alta tensió, la cambra del transformador i la cambra de baixa tensió estan separades en compartiments independents per particions. Per a la supervisió i manteniment, s'instal·len dispositius d'il·luminació a cada compartiment i l'interruptor d'il·luminació està controlat per la porta.

2. Estructura del transformador de caixa d'estil americà

(1) El transformador de caixa d'estil americà comparteix un interruptor i un transformador d'alta tensió al mateix dipòsit d'oli. Els models de transformadors de caixa d'estil americà habituals inclouen ZB1336, GE i COOPER. L'estructura i el cablejat es mostren a les figures GYPD00102003-2 i GYPD00102003-3.

El transformador de caixa d'estil americà adopta una estructura totalment segellada i totalment aïllada amb alta seguretat, que es pot utilitzar per a xarxes d'anell i terminals. L'alta tensió es controla mitjançant un interruptor de càrrega d'oli de quatre posicions d'enllaç trifàsic de tipus T o V, tal com es mostra a la figura GYPD00202002-04 i GYPD00202002-05

2) El transformador adopta un fusible de seguretat connectat en sèrie amb un fusible endollable per proporcionar protecció. El fusible de seguretat s'instal·la a l'interior de la caixa i només actua quan hi ha una fallada de fase interna al transformador de la caixa, utilitzat per protegir la línia d'alta tensió. El fusible endollable es fona quan hi ha un curtcircuit o una sobrecàrrega al costat secundari.

El cable d'alta tensió està connectat a una màniga amb un bon rendiment d'aïllament, que es connecta a l'endoll del cable del colze per segellar la part viva. El connector del cable de colze és un endoll aïllat totalment blindat que es pot carregar i desconnectar completament, equivalent a un interruptor de càrrega. L'estructura es mostra a la figura GYPD00102003-6, però si està connectada a un punt de curtcircuit, s'han de substituir l'endoll de colze i la funda.

D.Funcionament de la Subestació de Box

1. La subestació tipus caixa s'ha de col·locar en un lloc relativament alt, no en zones baixes, per evitar que l'aigua de pluja entri a la caixa i afecti el funcionament de l'equip. Quan s'aboquen plataformes de formigó, s'han de deixar buits als costats d'alta i baixa tensió per facilitar la col·locació de cables dins i fora. Quan s'excava la base, si es troba el sòl format per l'acumulació d'escombraries o sòl corrosiu, s'ha d'excavar a sòl sòlid, després omplir-lo amb una bona qualitat del sòl i compactar-lo, i després omplir-lo amb tres capes de terra o grava per garantir l'estabilitat. de la fundació.

2. La connexió a terra i neutre de la subestació tipus caixa comparteixen una xarxa comuna de connexió a terra. La xarxa de connexió a terra generalment adopta el mètode de conduir piles de terra a les quatre cantonades de la base i després connectar-les en conjunt. Hi ha d'haver dues connexions fiables entre la subestació tipus caixa i la xarxa de terra. Després de l'operació, la connexió a terra s'ha de comprovar regularment per assegurar-se que no estigui solta o corroïda. Mesureu regularment la resistència de connexió a terra, que no superi els 4 Ω.

3. La subestació tipus caixa adopta principalment un refredament de circulació d'aire natural. Per tant, no s'han d'amuntegar deixalles al seu voltant, especialment la porta de la sala del transformador. Els forats de ventilació de les persianas també s'han d'eliminar regularment per garantir que l'equip no superi la temperatura màxima permesa.

Després de l'interrupció de l'interruptor de baixa tensió, s'ha d'identificar la causa abans que es pugui transmetre l'energia per evitar que l'accident s'expandeixi.

5. La cambra d'alta tensió de la subestació tipus caixa ha d'estar equipada amb parallamps d'òxid de zinc i el mètode d'instal·lació ha de ser convenient per a la prova i la substitució.

6. Els equips com ara interruptors de xarxa d'anell, transformadors, parallamps, etc. a la sala d'alta tensió s'han d'inspeccionar i mantenir regularment, els defectes s'han de descobrir i tractar de manera oportuna i les proves preventives d'aïllament s'han de realitzar regularment. Si s'interromp durant més de 3 mesos i es torna a posar en funcionament, s'ha de realitzar una prova preventiva completa del projecte.

7. Per substituir un fusible d'alta tensió sense capacitat de ruptura, el transformador s'ha d'apagar i l'enclavament mecànic s'ha d'alliberar correctament durant el funcionament i s'ha d'utilitzar una barra de funcionament aïllada.

8. Tots els forats de cables d'entrada i sortida de la subestació tipus caixa s'han de segellar per evitar que els animals petits entrin i provoquin accidents.

9. Ha de tenir un senyal d'advertència de "perill d'alta tensió" i un número de placa d'identificació per als equips elèctrics
