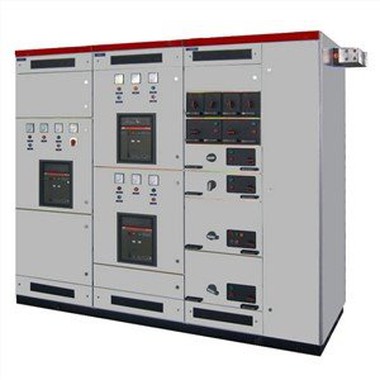

Armari de distribució de baixa tensió GCK 304V

Armari de distribució de baixa tensió GCK 304V

L'aparell de distribució de baixa tensió GCK es compon d'un gabinet de centre de distribució d'energia (PC) i un centre de control de motor (MCC), que és adequat per a centrals elèctriques, subestació, industrial i mineria Com a AC 50/60hz, la tensió de treball màxima és de 690V i el corrent màxim de treball és de 3150A. Els usuaris d'energia, com ara les empreses, s'utilitzen com a distribució d'energia i control del motor, el producte compleix amb l'estàndard iec439 i l'armari de baixa tensió GB7251, aparells de commutació i equips de control Estàndard nacional, amb gran capacitat de ruptura, bona estabilitat dinàmica i tèrmica, estructura avançada estructura raonable, pràctica elèctrica esquema, sèrie i universalitat. Tot tipus d'unitats de rics i rics Inline, un cos del gabinet conté més retorn, estalvi de superfície de terra, aspecte bonic, alta protecció verda, cortina segura, manteniment convenient i altres avantatges

Enviar la consulta

Descripció

Els aparells de baixa tensió de la sèrie GCK (d'ara endavant curts com a aparells de commutació) són un dispositiu complet de distribució d'energia per a 3,6 ~ 24 kV, 3-fase AC 50Hz, sistema seccionat d'un bus i d'un sol bus. S'utilitza principalment per a la transmissió d'energia de generadors mitjans/petits a les centrals elèctriques; Recepció d'energia, transmissió per a subestacions de distribució d'energia i sistemes d'alimentació de fàbriques, mines i empreses, i arrencada de grans motors d'alta tensió, etc., per controlar, protegir i supervisar el sistema. L'aparell de commutació compleix la norma IEC298, GB3906-91. A més d'utilitzar-se amb l'interruptor de buit VS1 domèstic, també es pot utilitzar amb 3AH5 de Siemens ZN65A domèstic i VB2 de GE, etc., és realment un dispositiu de distribució d'energia. amb un bon rendiment. Per tal de complir amb els requisits de muntatge a la paret i manteniment frontal, l'aparell de commutació està equipat amb un transformador de corrent especial, de manera que l'operador el pugui mantenir i inspeccionar davant del tall.

CARACTERÍSTICA

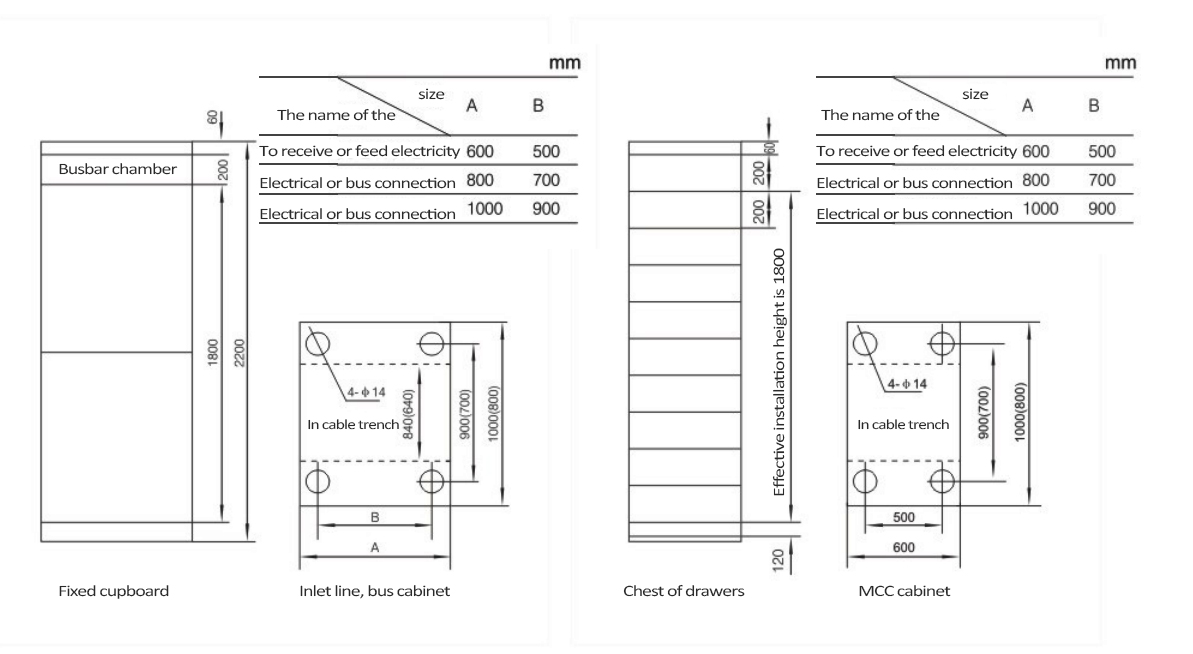

El marc bàsic de l'armari d'aquesta sèrie de productes és una estructura de muntatge combinada. Totes les parts estructurals del marc de l'armari es poden connectar entre si mitjançant cargols, i després es pot muntar un armari de commutació complet afegint portes, deflectors, particions, calaixos, suports de muntatge, barres de bus i components elèctrics segons sigui necessari. El gabinet té les següents característiques:

1. El marc està fet d'acer de formes especials, l'ús de posicionament de plaques tridimensionals, connexió de cargols sense estructura de soldadura, per evitar la deformació de la soldadura i la generació d'estrès. millorar la precisió de la instal·lació. el marc i les parts zero del forat d'instal·lació canvien segons el mòdul d'E-25mm.

2 l'estructura interna està galvanitzada, el panell, la placa lateral i l'exterior de cada panell després del tractament de decapat i fosfatació, mitjançant polvorització electrostàtica de pols epoxi.

3. A l'armari d'entrada del centre d'alimentació (PC). la part superior és la zona de barres horitzontals i la nova sala de circuits. sota la zona de barres horitzontals. L'interruptor pot estar equipat amb la sèrie domèstica cw.rmw o diversos interruptors automàtics produïts per companyies elèctriques estrangeres, com ara interruptors automàtics de la sèrie Emax produïts per l'empresa ABB i interruptors automàtics intel·ligents, etc.

Paràmetre tècnic

No.	Contingut		Unitat	Valor
1	Tensió nominal de funcionament		V	380/690
2	Tensió nominal d'aïllament		V	660/1000
3	Freqüència nominal		Hz	50
4	Bus-Bar principal	Corrent nominal	A	<3150
		Corrent nominal de resistència a curt termini (ls)	kA	<80
		Corrent màxim de resistència nominal	kA	<143
5	Bus de distribució	Corrent nominal	A	<1000
		Corrent de resistència a curt termini nominal (ls) del bus de distribució	kA	<50
		Corrent màxim de resistència nominal	kA	<105
6		Aux. Circuit Tensió de resistència a la freqüència en Imin	kV	2
7		Tensió nominal de suport als impulsos	kV	8
8		Grau de protecció	IP	P54 a IP54
9		Autorització elèctrica	mm	>10
10		Distància de fuga	mm	>12.5
11		Nivell de sobretensió	-	III/IV
12		Classe de contaminació	-	3

TALLER

production line1

workshop

CERTIFICAT

CQC

EXPOSICIÓ

VISTA GENERAL DE L'EMPRESA

PMF

Q5 : està disponible OEM/ODM?

A: Sí, ho és! Els nostres productes es poden personalitzar. Tenim equips de disseny i enginyers, podem personalitzar els productes segons el dibuix o els requisits dels clients.

Q6 : Sou fabricant o empresa comercial?
R: Som una fàbrica, com a fabricant 100% professional amb 20 anys d'experiència en el fabricant, podríem produir productes segons els requisits dels clients i també podríem controlar la qualitat dels productes al 100%.

Q7 : Es pot negociar el preu?

A: Sí, el preu és negociable. Es pot canviar segons la vostra quantitat o paquet

Q8 :Què tal la inspecció?

R: Tenim tot el sistema d'inspecció, des de la matèria primera fins als productes finals, que inclou la prova d'augment de temperatura, la prova de tipus de conductor de prova de polvorització de sal, la prova de vida mecànica.

Q9 :Quines són les condicions de pagament?

A: T.T, Paypal, Western Union, Garantia comercial d'Alibabai L/C és acceptable. 30 per cent T/T per avançat,70 per centsaldo abans de l'enviament.
