Components elèctrics comuns per a aparells d'alta i baixa tensió

Components elèctrics comuns dels aparells d'alta i baixa tensió:

Els components elèctrics primaris d'ús habitual (equip de circuit principal) a l'armari inclouen els següents equips:

1. Transformador de corrent, anomenat TC

2. Transformador de tensió, anomenat PT

3. Interruptor de connexió a terra

4. Parallamps (absorbidor de resistència-capacitat)

5. Interruptor aïllant

6. Interruptor d'alta tensió

7. Contactor d'alta tensió

8. Fusible d'alta tensió

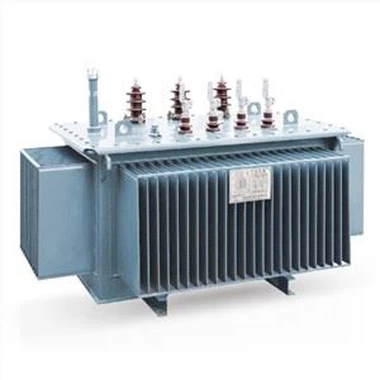

9. Transformador

10. Pantalla en directe d'alta tensió

11. Aïllament

12. Bus principal i bus ramal;

13. Reactor d'alta tensió

14. Interruptor de càrrega

15. Condensadors paral·lels monofàsics d'alta tensió, etc.

Els components secundaris principals que s'utilitzen habitualment a l'armari (també anomenats equips secundaris o equips auxiliars, es refereixen a l'equip de baixa tensió que controla, controla, mesura, ajusta i protegeix l'equip primari)

L'equipament comú és el següent:

Relés, comptadors de watt-hora, amperímetres, voltímetres, mesuradors de potència, mesuradors de factor de potència, mesuradors de freqüència, fusibles, interruptors d'aire, interruptors de transferència, llums de senyal, resistències, botons, dispositius de protecció integrats per microordinadors, etc.
