Saps a quines ubicacions són adequades principalment les subestacions tipus caixa?

Feb 19, 2024

Una subestació de tipus caixa és un equipament compacte de distribució interior i exterior prefabricat de fàbrica que consta d'aparells de commutació d'alta tensió, transformadors de distribució i dispositius de distribució de baixa tensió disposats en un determinat esquema de cablejat. Combina les funcions de recollida d'energia d'alta tensió, reducció de voltatge del transformador i distribució de baixa tensió de manera orgànica, i s'instal·la en un sistema a prova d'humitat, a prova d'òxid, a prova de pols, a prova de rosegadors, ignífug, antirobatori, aïllant tèrmic, totalment. Caixa d'estructura d'acer tancada i mòbil per a un funcionament totalment tancat, especialment adequada per a la construcció i renovació de xarxes urbanes, és un nou tipus de subestació que ha sorgit després de les subestacions d'enginyeria civil.

Les subestacions de tipus caixa són adequades per a mines, empreses fàbriques, camps de petroli i gas i centrals eòliques. Substitueixen les sales i estacions de distribució d'enginyeria civil originals, convertint-se en un nou tipus d'equip complet de transformació i distribució d'energia. Les subestacions tipus caixa són adequades per a comunitats residencials, subestacions públiques urbanes, mercats concorreguts, fonts d'energia de construcció, etc.

Llocs aplicables per a subestacions tipus caixa

1. S'utilitza com a transformador de caixa de llums de carrer:

Tant els transformadors de caixa d'estil europeu com americà tenen avantatges respecte a les sales elèctriques tradicionals d'enginyeria civil en sistemes de potència de càrrega petita. Les subestacions tipus caixa tenen un cost molt més baix en comparació amb les sales elèctriques normals, i el seu aspecte també és molt bonic. Les subestacions de tipus caixa d'estil europeu també poden utilitzar petxines de tipus paisatge, que és un paisatge preciós.

2. Consum d'electricitat en parcs i comunitats:

Les subestacions de tipus caixa s'utilitzen sovint per a l'alimentació en parcs, zones residencials i altres llocs. Els parcs i les zones residencials sovint persegueixen l'estètica i ocupen espai. Les subestacions tipus caixa resolen bé aquests dos problemes, amb un aspecte bonic i una petita empremta.

3. Electricitat industrial i minera:

Les fàbriques, les mines i altres àrees tenen uns requisits elevats per als equips de subministrament d'energia a causa del seu terreny complex i els elevats costos de temps. Les subestacions de tipus caixa són fàcils d'instal·lar, requereixen menys construcció in situ i tenen un nivell de protecció IP33, que pot reduir considerablement el volum i la durada de la construcció. S'instal·len en zones amb terreny complex.

4. Ús temporal d'electricitat:

La unitat de construcció sovint canvia la ubicació del consum d'electricitat amb la reubicació del lloc de construcció, de manera que es necessita un conjunt d'equips de distribució mòbils. La subestació tipus caixa té una bona mobilitat i una capacitat de càrrega suficient, que pot satisfer plenament les necessitats temporals d'electricitat del lloc de construcció.

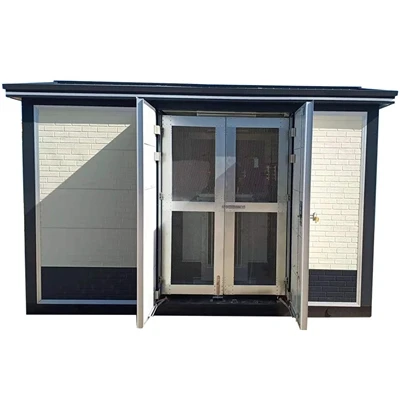

Foto de productes

What is the price of a 2000kVA box transformer substation Do you know which locations box type substations are mainly suitable for? How do charging station dedicated box type substation enterprises meet the growing demand for electric vehicle charging? Why is the zinc spraying process added to the anti-corrosion of prefabricated substation? What are the types of shell materials for box type substations? How to make a selection? What exactly is the casing of the box transformer substation?

Aquest producte sol ser personalitzat.
Som fabricants i disposem d'un departament tècnic professional que pot dissenyar i oferir solucions segons les necessitats del client.
Feu clic al botó següent per enviar-nos la informació i el nostre personal de vendes es posarà en contacte amb vosaltres per proporcionar-vos els dibuixos de disseny.

Aquí teniu els nostres exemples de clients per a la vostra referència

Clients russos

REQUISITS TÈCNICS I CARACTERÍSTIQUES DE L'EQUIP
Re:82 conjunts subestació compacta
Article- No.	Cronograma de Dades Tècniques	Unitat	Obligatori (a 3000 m	Dades ofertes
Article- No.	Requisits de dades del sistema	Unitat	Obligatori (a 3000 m	Dades ofertes
1.05.10	Conductor de coure trenat per a la presa de terra
	Fabricant	-
	Material	-	coure
	Secció transversal	mm2	>50
	Llargada	m	>40

1.05.11	Barres de presa de terra
	Fabricant	-
	Tipus	-
	Materia!	-
	Llargada	m
	Seccions per vareta	pcs

1.6	Subestacions compactes (opció 1)
	Fabricant	-		fengyuan
	Tipus	-		A l'aire lliure
	Classe de protecció global per a la subestació completa	-	IP 44	IP 44
	Material de tancament	-		GI
	Dimensions totals (L x L x A)
	per a S/S amb transformador 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ per a S/S amb transformador 1x100 kVA	mm/mm/mm		3000x1850x2150
	per a S/S amb transformador 1x160 kVA	mm/mm/mm		3000x1850x2150
	• per a S/S amb transformador 1x250 kVA	mm/mm/mm		3000x1850x2150
	Pes total
	■ per a S/S amb transformador 1x50 kVA	kg		1000 kg.
	■ per a S/S amb transformador 1x100 kVA	kg		1000 kg.
	■ per a S/S amb transformador 1x160 kVA	kg		1000 kg.
	■ per a S/S amb transformador 1x250 kVA	kg		1000 kg.

1.6.1	Equips de commutació de 20 kV
	Fabricant	-		Chnt / Equivalent
	Tipus	-		RMU interior
	Tensió nominal	kV	20	20
	Tensió màxima de funcionament	kV	24	24
	Corrent nominal	A	400	400
	Corrent de curta durada nominal	kA	16	16
	Tensió de resistència a la freqüència de potència nominal	kV	50	50
	Tensió nominal de resistència a l'impuls (valor màxim)	k-^pic	125	125
	Mitjà aïllant		SF6/aire	SF6/aire
	Classe de protecció		lP4x	lP4x
	Corrent nominal del fusible (per a la cabina del transformador)
	per transformador de 50 kVA	A		200
	per transformador de 100 kVA	A		200
	per transformador de 160 kVA	A		200
	per transformador de 250 kVA	A		200
	Dimensions de l'aparell de commutació	mm/mm/mm		S'ha de presentar durant el procés detallat d'Engg.

1.6.2	0Taula de distribució, 4 kV			Chnt / Equivalent
	Fabricant	-
	Tipus	-		Interior
