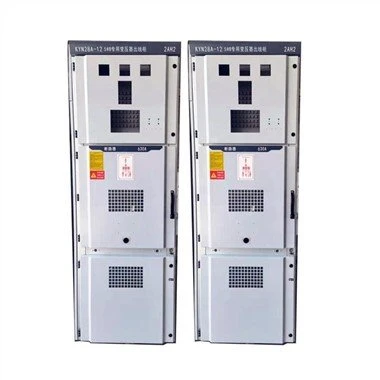

KYN28-12 Interruptor elèctric amb revestiment metàl·lic de mitjana tensió
Aug 26, 2022
Principals paràmetres tècnics | |||
Tensió nominal | ..................................... | kV | 3.6,7.2,12 |
Freqüència nominal | ..................................... | Hz | 50 |
Intensitat nominal de l'interruptor | ..................................... | A | 630/4000 |
Corrent nominal de l'aparell de commutació | ..................................... | A | 630/4000 |
Corrent de resistència nominal de curta durada (4S) | ..................................... | kA | 20,25,31.5,40 |
Corrent de màxima resistència nominal (pic) | ..................................... | kA | 50,63,80,100 |
Corrent nominal de ruptura de curtcircuit | ..................................... | kA | 20,25,31.5,40 |
Nivell d'aïllament nominal 1 minut de tensió de resistència a la freqüència d'alimentació | Pol a pol, pol a terra | kV | 24,32,42 |
Entre contactes oberts | kV | 24,32,48 | |
Tensió de resistència a l'impuls del llamp (pic) | Pol a pol, pol a terra | kV | 40,60,75 |
Entre contactes oberts | kV | 46,70,85 | |
La carcassa és IP4X i és IP2X quan s'obren la porta del compartiment i la porta de la cambra de l'interruptor. | |||
Condicions del servei
◎ Temperatura ambient de l'aire: -15 grau ~ més 40 graus;
◎ Humitat relativa: mitjana diària del 95 per cent,i mitjana diària de pressió de vapor d'aigua < 2,2 kPa;
◎ Mitjana mensual «90 per cent i mitjana mensual de pressió de vapor d'aigua < 1,8 kPa;
© Altitud: ^1000m;
◎ Intensitat sísmica: no més enllà de Ms8.
◎ L'aire ambient ha d'estar lliure de contaminació de gas o vapor corrosiu o inflamable;
◎ Sense vibració evident;
