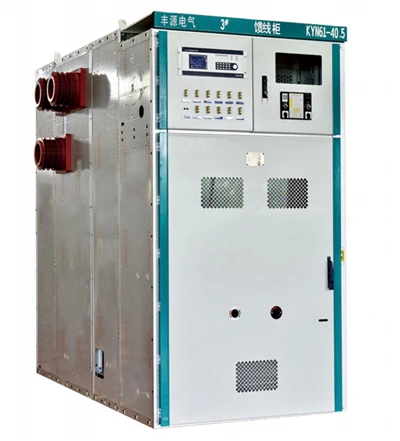

KYN61-40.5 40.5kV Aïllament aïllat a l'aire-Aparament de commutació revestit

Significat del model

Visió general del producte

L'aparell de commutació KYN61-40,5 proporciona una plataforma-tancada i compartimentada metàl·lica per a la distribució de mitjana-tensió a una tensió nominal de 40,5 kV. L'interruptor de buit extraïble es pot especificar per a les funcions del panell d'entrada, sortida, transformador-, acoblador-bus i altres-projectes definides. Les classificacions del circuit principal, protecció, mesura, potència auxiliar i interfícies de comunicació es finalitzen durant la revisió tècnica.

La disposició de l'armari separa l'-interruptor, la barra colectora, el cable i les àrees de control de baixa-tensió per donar suport a un funcionament, inspecció i manteniment segurs. Les persianes, els interruptors-de connexió a terra i els enclavaments mecànics/elèctrics es configuren segons l'esquema aprovat. La lògica final d'enclavament i les condicions d'accés es confirmen als dibuixos del projecte.

Característiques clau

·Interruptor de buit extraïble amb posicions definides de servei, prova/desconnectat i manteniment, subjecte al disseny de l'interruptor seleccionat.

·Compartimentació-revestida de metall per a les àrees de control d'interruptors, barres, cable i baixa-tensió.

· Obturador automàtic i funcions d'enclavament dissenyades per reduir els errors de funcionament habituals.

·Projecte-interfícies TC, VT, mesura, relé de protecció, potència auxiliar i SCADA específiques.

·Enginyeria de la línia a partir del SLD del client, la programació del panell i els requisits d'entrada{0}}de cable.

·Arranjament general, esquemes secundaris i documentació-de la fase de comanda preparada per a l'aprovació.

Dades tècniques

Els valors següents defineixen la línia de base estàndard actual del lloc web. Els valors finals garantits només s'apliquen a l'oferta, dibuixos i documents contractuals aprovats.

Paràmetre	Línia de referència del lloc web
Model	KYN61-40.5
Tipus d'aparell de commutació	Dispositiu de commutació-aïllat a l'aire interior i revestit-de metall extraïble
Tensió nominal	40,5 kV
Freqüència nominal	50 Hz
Corrent nominal	Fins a 2000 A; corrents finals de l'autobús principal-i d'alimentació per la línia aprovada
Corrent nominal-de tall de curtcircuit	Fins a 31,5 kA
Corrient de curta durada-clasificat	31,5 kA durant 4 s
Corrent de màxima resistència nominal	80 kA
Corrent nominal d'obtenció del curt{0}circuit	80 kA pic
Tensió de resistència a la freqüència de potència{0}	95 kV, 1 min
Tensió de suport a l'impuls del llamp	185 kV pic
Protecció del tancament	IP4X; protecció de la partició interna IP2X amb la porta del compartiment corresponent oberta, subjecte a la configuració final aprovada
Tipus d'-interruptor	Interruptor de buit extraïble; marca i model confirmats durant la revisió tècnica
Subministrament auxiliar/control	Projecte-específic; Es va utilitzar DC 220 V en la configuració provada documentada
Ambient de servei estàndard	−15 graus a +40 graus
Altitud estàndard d'instal·lació	Menys o igual a 1000 m sobre el nivell del mar
Dimensions	Panell- i esquema-específic; confirmat en el plànol d'ordenació general aprovat
Entrada i terminació de cables	Projecte-específic segons les dades del cable i la disposició aprovada

Funcions típiques del panell

Funció de panell	Rol típic
Alimentador entrant	Rep energia de la xarxa elèctrica, del transformador o de l'aparell de distribució; les dades de protecció, mesura i TC són específiques del projecte-.
Alimentador de línia de sortida	Distribueix l'energia a subestacions aigües avall, càrregues de procés o alimentadors de distribució.
Alimentador del transformador	Controla i protegeix un circuit transformador basat en la classificació del transformador, el grup vectorial i la filosofia de protecció.
Acoblador d'autobús / secció d'autobús	Connecta o secciona grups de barres segons la disposició del bus i la seqüència de funcionament aprovada.
PT / panell de mesura	Proporciona funcions de mesura de tensió, mesura o tensió de bus{0}}si ho requereix l'SLD.
Panell auxiliar / control	Integra les funcions auxiliars de control, anunciació, comunicació o de l'estació definides pel projecte{0}.

Opcions de configuració i protecció

L'aparell de commutació es pot dissenyar amb disjuntors al buit, transformadors de corrent i tensió, relés de protecció, comptadors, protectors de sobretensions, interruptors de terra i dispositius auxiliars aprovats pel projecte{0}}. Les marques de components, les relacions, les classes de precisió, les càrregues, les quantitats centrals del TC, les funcions de relé, la tensió de control i el protocol de comunicació s'han d'indicar a la consulta o acordar-se durant l'aclariment tècnic. Les substitucions equivalents només es fan amb l'aprovació del client.

Condicions d'explotació i enginyeria regionalg

Servei interior estàndard

La base estàndard del lloc web és una temperatura ambient de -15 graus a +40 graus i una altitud d'instal·lació que no superi els 1000 m. La sala d'instal·lació ha de ser adequada per a equips elèctrics interiors i protegida de condensacions anormals, gasos corrosius, pols excessiva, vibracions i altres condicions fora de les especificacions del projecte acordades.

Rússia, CEI i Euràsia en general

Per als projectes de-clima fred i de serveis públics-locals, indiqueu les temperatures mínimes de funcionament exterior i interior, la filosofia de calefacció i ventilació, l'altitud, el nivell sísmic, les condicions de contaminació, el control de la temperatura de l'edifici, el llenguatge dels documents necessaris i els estàndards o documents de conformitat aplicables. El servei per sota dels −15 graus no forma part de la qualificació estàndard del lloc web i requereix una avaluació tècnica i, quan sigui factible, un disseny especial. Qualsevol lliurament de la normativa EAC-, GOST{- o local-s'ha de confirmar per al projecte específic abans de la cotització.

Àfrica i Orient Mitjà

Per a ubicacions -ambientals, polsegoses, costaneres o d'alt-altitud, proporcioneu les condicions màximes de temperatura interior, altitud, humitat, pols i contaminació de sal-, la disposició de refrigeració i la protecció necessària del recinte. Les condicions per sobre de +40 graus o 1.000 m poden requerir una revisió tèrmica, una disminució de la capacitat, una revisió d'aïllament o un disseny especial.

Normes, proves i documentació

L'aparell de commutació ofert es revisa amb l'especificació del projecte i els estàndards IEC, GB o altres acords aplicables. L'estàndard exacte, l'edició i l'abast del document de conformitat-es confirmen a l'oferta comercial i tècnica; no s'han de deduir només del nom del model.

La documentació de proves de-tipus-de tercers està disponible per a una configuració de commutació de 40,5 kV, 2000 A i 31,5 kA. L'abast de l'informe aplicable es confirma durant la revisió tècnica. Els requisits d'inspecció rutinària i de proves-de la fase de comanda s'acorden per a la línia que s'ofereix, i la documentació del projecte pot incloure dibuixos aprovats, esquemes secundaris, manuals i registres de proves tal com s'especifica al contracte.

Dimensions, instal·lació i interfícies

L'amplada, la profunditat i l'alçada de l'armari varien segons la funció del panell, la disposició de la barra colectora, la selecció d'interruptors, la terminació del cable, la disposició CT/VT i els espais lliures interns. Fengyuan Power publica un-dibuix d'ordenació general específic del projecte que mostra la línia, les obertures de fonamentació, les zones d'entrada-de cables, les seccions de transport, les autoritzacions de manteniment i els punts d'interfície. No finalitzeu la sala de distribució o la fundació civil des d'una dimensió de catàleg genèric.

Aplicacions

·Subestacions de serveis públics i industrials

·Centrals elèctriques i subestacions de recollida-d'energia renovable

·Mineria, metalls, ciment, petroli i gas i indústries de procés

·Infraestructures, aigua i grans sistemes elèctrics comercials o institucionals

·Projectes de distribució de 33 kV i 35 kV que requereixen equips interiors de classe 40,5 kV-

Per què Fengyuan Power

Fundada el 2010, Fengyuan Power fabrica equips de distribució d'energia a Henan, Xina i dóna suport a projectes internacionals amb enginyeria d'aplicacions i documentació de comandes. Per als projectes KYN61-40.5, l'equip pot revisar el diagrama d'una-línia, preparar un panell-per-una proposta de panell i coordinar la disposició general i els dibuixos secundaris per a l'aprovació. Els certificats del sistema-de gestió de l'empresa i les credencials de fabricació estan disponibles per separat; la conformitat del producte i l'-aplicabilitat dels documents de prova segueixen sent la configuració- i específica del contracte.

Exploreu l'equipament relacionat:aparells{0}}d'alta tensióiinterruptors de circuit de buit interiors. La compatibilitat final dels components es confirma a l'oferta tècnica.

PMF

1. Què és l'aparell de commutació KYN61-40.5?

KYN61-40.5 és una plataforma d'aparells de commutació revestida de metall extraïble, interior, aïllada a l'aire-, amb una capacitat de 40,5 kV. S'utilitza per rebre, distribuir, controlar i protegir l'energia en subestacions i xarxes industrials.

2. Per què s'utilitza un aparell de commutació de 40,5 kV en un sistema de 35 kV?

Una xarxa de 35 kV s'acostuma a combinar amb equips de la classe de tensió nominal-de 40,5 kV, de manera que el nivell d'aïllament de l'equip cobreix els requisits de coordinació-de tensió i aïllament més alts del sistema. La selecció final segueix l'estàndard d'utilitat i projecte aplicable.

3. Es pot utilitzar KYN61-40.5 en un sistema de 33 kV?

Sí, es pot seleccionar per a un projecte de 33 kV quan l'estudi del sistema, la coordinació d'aïllament i l'especificació del client requereixen equips de classe de 40,5 kV-. Envieu l'SLD i els paràmetres del sistema per a la seva confirmació.

4. Quins nivells de corrent nominal i de curt{1}}circuit estan disponibles?

La línia de base actual del lloc web és de fins a 2.000 A, amb un corrent nominal de ruptura de curt-circuits de fins a 31,5 kA i un corrent de resistència a curt-temps de 31,5 kA durant 4 s. La qualificació final es confirma per a cada panell i secció de barres.

5. Quins tipus de panells es poden subministrar?

Les funcions típiques inclouen la línia d'entrada, la línia de sortida, l'alimentació del transformador, l'acoblador de bus o la secció de bus, els panells auxiliars específics de PT/mesura i projecte-. L'alineació final es desenvolupa a partir de l'SLD aprovat i la programació del panell.

6. El disseny estàndard és adequat per sota de -15 graus?

L'interval de servei estàndard del lloc web és de −15 graus a +40 graus . El servei de baixa-temperatura requereix una avaluació tècnica de la sala d'instal·lació, escalfadors, materials, mecanismes, auxiliars i la norma local requerida. Un disseny especial només es confirma a l'oferta del projecte.

7. Es pot subministrar l'aparell de commutació per a projectes de Rússia o de la CEI?

Fengyuan Power pot avaluar els requisits dels projectes de Rússia, CEI i euroasiàtics més amplis. La consulta ha d'identificar els estàndards aplicables, les normatives tècniques locals, les expectatives dels documents de conformitat-, els requisits d'idioma, clima, sísmics i d'utilitat. L'abast relacionat amb EAC- o GOST-es confirma projecte per projecte i no està implicat pel nom del model.

8. Les dimensions de l'armari són fixes?

No. Les dimensions varien segons la funció del panell, interruptor, barra colectora, disposició CT/VT, entrada de cables i espais lliures del projecte. Utilitzeu el plànol d'ordenació general del projecte aprovat per al disseny civil i de la sala de distribució.

9. Quina documentació de prova està disponible?

La documentació de prova de-tipus-de tercers està disponible per a una configuració específica de 40,5 kV, 2000 A i 31,5 kA. La seva aplicabilitat, juntament amb la documentació-de proves i inspeccions rutinàries de la comanda, es revisa durant l'aclariment tècnic.

10. Quina informació es necessita per a una cotització?

Proporcioneu el diagrama de línia única, les quantitats i funcions del panell, la tensió nominal, la freqüència, el corrent nominal, el nivell i la durada del curt-circuit, les dades de CT/VT, els requisits de protecció, la tensió auxiliar, les condicions del lloc, els estàndards, el país de destinació i els requisits de lliurament.
