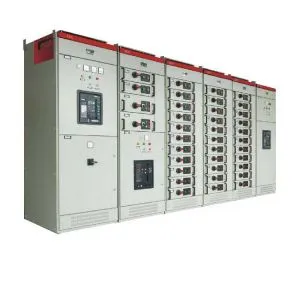

Placa de distribució de baixa tensió

El tauler de distribució de baixa tensió GGD, GCS, MNS és adequat per a usuaris d'energia, com ara centrals elèctriques, subestacions, empreses industrials i mineres com a sistema de distribució d'energia amb CA 50Hz, tensió nominal 380V i corrent nominal 3150A.

Enviar la consulta

Descripció

Placa de distribució de baixa tensió

El dispositiu de commutació és adequat per a la distribució d'energia i el centre de control de motors, compensació de condensadors i conversió d'energia elèctrica, distribució i control de sistemes de distribució d'energia de baixa tensió com ara centrals elèctriques, subestacions, departaments petroquímics, fàbriques i empreses mineres i edificis de gran alçada. .

El tauler de distribució de baixa tensió tipus GCS es pot utilitzar per a sistemes trifàsics de tres fils, trifàsics de quatre fils, trifàsics de cinc fils amb AC 500 V i per sota, per a la generació d'energia, electricitat, il·luminació i distribució d'energia per a empreses mineres.

Condicions d'ús del quadre de distribució de baixa tensió

1. Lloc d'instal·lació: interior

2. Altitud: no més de 2000m.

3. Intensitat del terratrèmol: no més de 8 graus.

4. Temperatura ambient: no més de més de 40 graus, ni menys de -15 graus. La temperatura mitjana en 24 hores no supera els 35 graus.

5. Humitat relativa: el valor mitjà diari no és superior al 95 per cent i el valor mitjà mensual no és superior al 90 per cent.

6. Lloc d'instal·lació: un lloc on no hi ha incendi, perill d'explosió, sense contaminació greu, sense corrosió química i sense vibracions greus.

Especificació tècnica:

NO.	Article	Unitat	Dades
1	Tensió nominal del circuit principal	V	CA: 400, 660
2	Tensió nominal del circuit auxiliar	V	AC: 220, 380
3	Freqüència nominal	Hz	50/60
4	Tensió nominal d'aïllament	V	6,601,000
5	Corrent nominal	A	Menor o igual a 1250
