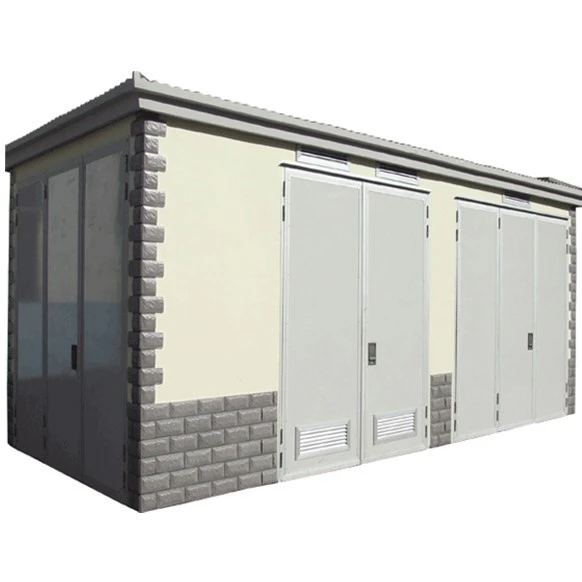

Subestació d'armari de distribució d'energia de 30/0,4KV Cube exterior

30/0,4KV Distribució d'energia en cub exterior Subestació d'armari

Descripció de la subestació tipus caixa

L'armari de commutació de tipus tancat de metall AC és un equip d'interruptor tancat de metall de dispositiu interior trifàsic de 50 HZ. S'utilitza en centrals elèctriques, tensió nominal del sistema de subestació 35 kV, tensió màxima nominal de corrent màxima de 2000 A no més de 40,5 kV de bus únic o bus únic seccionat conjunts d'equips de distribució.

Aquest dispositiu d'interruptor compleix els requisits de DL/t404-91, IEC298, GB3906 i altres estàndards, i té les funcions d'evitar el funcionament incorrecte de l'interruptor, empènyer i estirar el carro amb càrrega, línia de connexió a terra, transmissió d'energia amb línia de connexió a terra. i l'interval de càrrega accidental (anomenat "cinc precaucions").

La subestació de tipus caixa és adequada per al districte residencial, el canvi públic urbà, el centre animat de la ciutat, la potència de la construcció, etc. Els usuaris poden triar el canvi de tipus de caixa segons diferents condicions d'ús i grau de càrrega. Des de l'aparició de la subestació de caixa, s'ha desenvolupat molt ràpidament. Als països desenvolupats, el 70 per cent dels transformadors de distribució s'han desenvolupat, i els Estats Units n'han representat el 90 per cent. El ràpid desenvolupament de la modernització urbana de la Xina i la renovació de la xarxa de distribució urbana s'aplicarà àmpliament. Condició ambiental.
Les subestacions de tipus caixa s'utilitzen en cases residencials de gran alçada, viles de luxe, parcs quadrats, zones residencials, fàbriques petites i mitjanes, mines, jaciments de petroli i electricitat de construcció temporal i altres llocs per acceptar i distribuir electricitat al sistema de distribució.

Condicions ambientals:
Altitud: 1000m i per sota.
Temperatura ambient: - 25 ~ més 40 ºC.

Velocitat del vent: no més de 35 m/s.
Humitat relativa: no més del 90 per cent (més 25 C).
Acceleració sísmica horitzontal: no més de {{0}},4 m/s, acceleració vertical: no superior a 0,2 m/s.
Lloc d'ús: no hi ha d'haver materials conductors, polsosos, perillosos, corrosius, inflamables i explosius nocius per als metalls i els aïllants.

Característiques:
1) Menor superfície ocupada
2) Ferm i fiable
3) Fàcil de moure, bonic i pràctic
4) El seu cost és baix i el període d'instal·lació és curt

Com pot la carcassa del transformador de la caixa de placa tallada complir els requisits de connexió a terra durant la instal·lació?

La posició d'instal·lació de la carcassa del transformador de la caixa de placa tallada ha d'estar a prop del centre de càrrega. Durant la instal·lació, la distància de càrrega s'ha de calcular per endavant en funció de la distribució de càrrega de la comunitat i s'ha de determinar el centre de càrrega. L'habitatge s'ha de col·locar prop del centre.

1, Selecció de la ubicació.

1. No es permeten fortes vibracions i impactes al lloc d'ús, i no es permet una intensitat d'inducció electromagnètica significativa.

2. Per a les línies enterrades, els camins de col·locació de la línia de sortida de cada circuit s'han de disposar bé i s'ha de complir la distància de seguretat a les instal·lacions subterrànies, sense afectar el desenvolupament a llarg termini de la zona d'alimentació.

3. No hi hauria d'haver substàncies explosives al lloc d'ús, i el medi circumdant no hauria de contenir metalls corrosius, gasos que danyin l'aïllament o mitjans puntuals.

2, condicions de connexió a terra.

1. El sistema de connexió a terra del transformador de caixa ha de complir els requisits de l'especificació de disseny de connexió a terra per a equips elèctrics;

2. La caixa ha d'estar equipada amb conductors de terra, que han d'estar equipats amb terminals d'enllaç fix connectats a la xarxa de terra. El nombre de terminals de connexió a terra no hauria de ser inferior a dos i hi hauria d'haver signes de connexió a terra evidents. Els terminals de terra han d'estar equipats amb cargols de coure amb un diàmetre no inferior a 12 mm.

3. Els conductors de terra de les sales d'alta i baixa tensió i de les sales de transformació s'han de connectar entre si, que es poden connectar entre si a través dels terminals de les tres sales. Les parts metàl·liques exposades sense càrrega de les sales d'alta i baixa tensió dins del transformador de caixa han d'estar connectades a terra.

4. Les portes i les peces extraïbles en condicions normals de funcionament també s'han de posar a terra per garantir una connexió a terra fiable quan s'obren o aïllen.

Per a la carcassa del transformador de caixa de taulers tallats, la connexió a terra és molt important, que determina si el transformador de caixa pot conduir l'electricitat i és menys propens a accidents de descàrrega elèctrica en ús normal. Tanmateix, la instal·lació de terminals de connexió a terra és molt meticulosa i és important garantir la posició i protecció dels terminals durant la instal·lació. D'aquesta manera, encara que l'ona de descàrrega elèctrica s'introdueixi sota terra durant el temps dels llamps, pot evitar la difusió o la introducció a l'equip dins de la caixa.

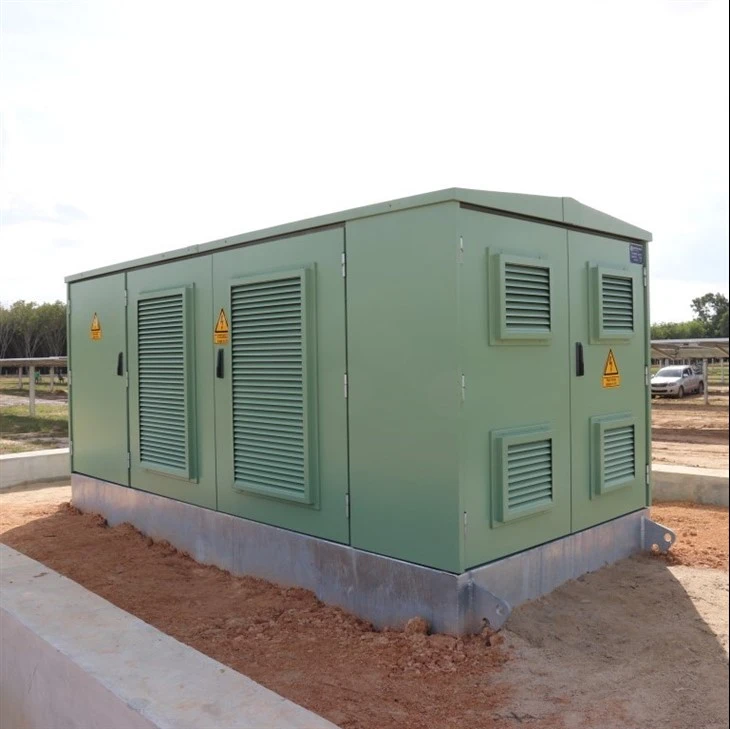

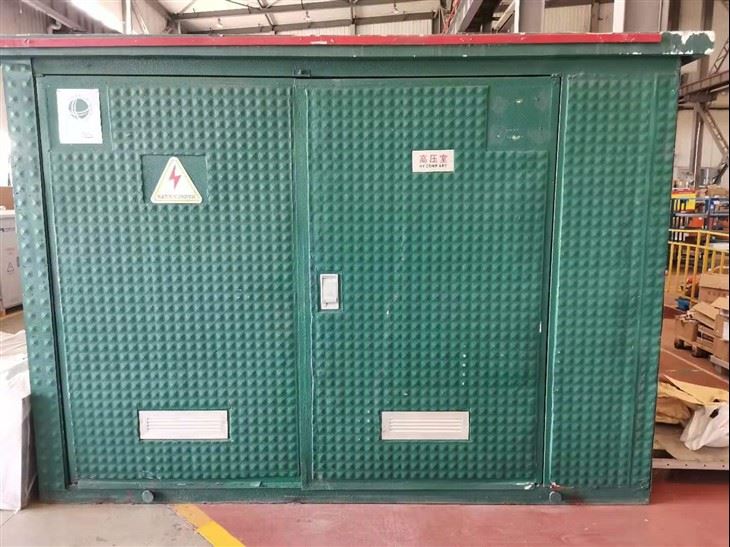

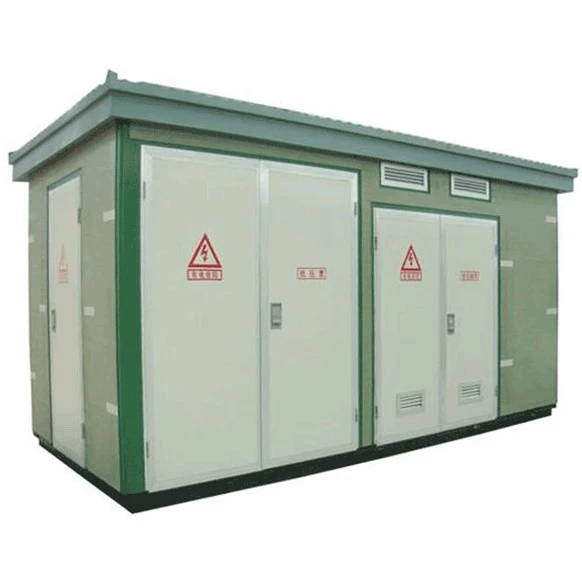

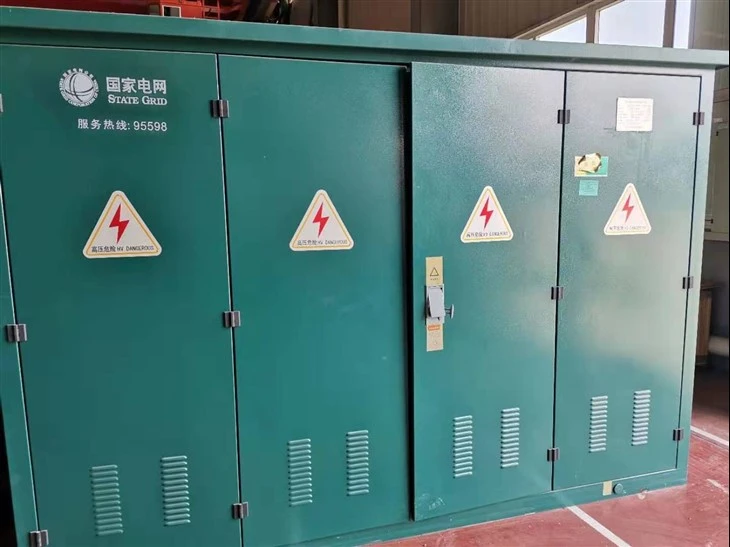

FOTO DEL PRODUCTE

TALLER DE FÀBRICA

VISITA DEL CLIENT

Preguntes freqüents

P5: està disponible OEM/ODM?

A: Sí, ho és! Els nostres productes es poden personalitzar. Tenim equips de disseny i enginyers, podem personalitzar els productes segons el dibuix o els requisits dels clients.

P6: Sou fabricant o empresa comercial?
R: Som una fàbrica, com a fabricant 100% professional amb 20 anys d'experiència en el fabricant, podríem produir productes segons els requisits dels clients i també podríem controlar la qualitat dels productes al 100%.

P7: Es pot negociar el preu?

R: Sí, el preu és negociable. Es pot canviar segons la vostra quantitat o paquet

P8: Què tal la inspecció?

R: Tenim tot el sistema d'inspecció, des de la matèria primera fins als productes finals, que inclou la prova d'augment de temperatura, la prova de tipus de conductor de prova de polvorització de sal, la prova de vida mecànica.

P9: Quines són les condicions de pagament?

R: TT, Paypal, Western Union, garantia comercial d'Alibaba i L/C són acceptables. 30 per cent T/T per avançat, 70 per cent de saldo abans de l'enviament.

P10: Quin és el servei que ofereix l'empresa?

R: Tenim l'equip d'enginyers professionals que poden dissenyar i desenvolupar el motlle per arribar a diferents requisits del client.

També tenim l'equip de vendes per oferir un bon servei des de la prevenda fins a la postvenda.

Aquest producte sol ser personalitzat.
Som fabricants i disposem d'un departament tècnic professional que pot dissenyar i oferir solucions segons les necessitats del client.
Poseu-vos en contacte amb el nostre personal de vendes per obtenir dibuixos de disseny

Aquests són els nostres exemples de clients per a la vostra referència

Clients afganesos

REQUISITS TÈCNICS I CARACTERÍSTIQUES DE L'EQUIP
Re:82 conjunts subestació compacta
Article- No.	Cronograma de Dades Tècniques	Unitat	Obligatori (a 3000 m	Dades ofertes
	Requisits de dades del sistema
1.05.10	Conductor de coure trenat per a la presa de terra
	Fabricant	-
	Material	-	coure
	Secció transversal	mm2	>50
	Llargada	m	>40
1.05.11	Barres de presa de terra
	Fabricant	-
	Tipus	-
	Materia!	-
	Llargada	m
	Seccions per vareta	pcs
1.6	Subestacions compactes (opció 1)
	Fabricant	-		fengyuan
	Tipus	-		A l'aire lliure
	Classe de protecció global per a la subestació completa	-	IP 44	IP 44
	Material de tancament	-		GI
	Dimensions totals (W x L x H)
	per a S/S amb transformador 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ per a S/S amb transformador 1x100 kVA	mm/mm/mm		3000x1850x2150
	per a S/S amb transformador 1x160 kVA	mm/mm/mm		3000x1850x2150
	• per a S/S amb transformador 1x250 kVA	mm/mm/mm		3000x1850x2150
	Pes total
	■ per a S/S amb transformador 1x50 kVA	kg		1000 kg.
	■ per a S/S amb transformador 1x100 kVA	kg		1000 kg.
	■ per a S/S amb transformador 1x160 kVA	kg		1000 kg.
	■ per a S/S amb transformador 1x250 kVA	kg		1000 kg.
1.6.1	Equips de commutació de 20 kV
	Fabricant	-		Chnt / Equivalent
	Tipus	-		RMU interior



SI NECESSITEU MÉS DETALLS, POSEU CONTACTE AMB NOSALTRES
