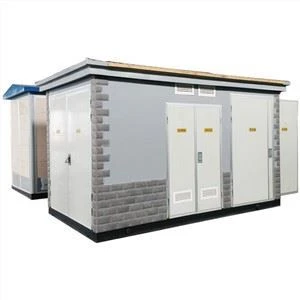

Subestació prefabricada elèctrica YB
La subestació prefabricada es compon d'armari de commutació de xarxa d'anell d'alta tensió, transformador, armari de commutació de baixa tensió i part de control d'interruptors de baixa tensió. La subestació combinada de distribució d'energia prefabricada té els següents avantatges: 1. Estructura compacta, segura i fiable, lliure ...
Descripció
Subestació elèctrica prefabricada YB:
Aquesta sèrie de productes és un conjunt complet d’equips de distribució d’energia que combinen aparells de mitja tensió, transformadors i equips de distribució d’energia de baixa tensió segons un esquema de cablejat determinat.
Aquesta sèrie de subestacions preinstal·lades són adequades per a sistemes de corrent altern trifàsics de 12 kV amb una freqüència nominal de 50 Hz i per a zones residencials, edificis comercials, hotels, grans obres de construcció, edificis de gran alçada, empreses industrials i mineres i obres de construcció temporals. amb una configuració de capacitat inferior a 2500kVA. La font d'alimentació de xarxa també és adequada per a la font d'alimentació del terminal radial.
Aquesta sèrie de subestacions prefabricades té els avantatges d’una estructura compacta, un conjunt complet fort, un funcionament segur i fiable, un manteniment convenient, un aspecte preciós, etc .; té una mida petita, petita petjada, gran selectivitat, una petita instal·lació in situ i un curt cicle d’instal·lació i depuració. I funcions com moure’s amb el centre de càrrega.
Paràmetres tècnics:
| Article | Unitat | Dades | |
| HV | Freqüència nominal | Hz | 50 |
| Tensió nominal | kV | 6 10 35 | |
| Tensió màxima de treball | kV | 6.9 11.5 40.5 | |
| Tensió de resistència de la freqüència de potència entre pols a terra / distància de sol | kV | 32/36 42/48 95/118 | |
| l'impuls d'un llamp suporta la tensió entre pols a terra / Aïllant la distància | kV | 60/70 75/85 185/215 | |
| Corrent nominal | A | 400 630 | |
| Corrent de resistència nominal de poc temps | kA | 12.5(2S) 16(2S) 20(2S) | |
| Corrent de resistència de pic nominal | kA | 32.5 40 50 | |
| LV | Tensió nominal | V | 380 200 |
| Corrent nominal del circuit principal | A | 100～3200 | |
| Corrent de resistència nominal de poc temps | kA | 15 30 50 | |
| Corrent de resistència de pic nominal | kA | 30 63 110 | |
| Circuit de sucursal | A | 10 ～ 800 | |
| Nombre de circuits derivats | / | 1 ～ 12 | |
| Capacitat de compensació | kVAR | 0 ～ 360 | |
| Transformador | Capacitat nominal | kVA | 50～2000 |
| Impedància de curtcircuit | % | 4 6 | |
| Abast de la connexió de sucursal | / | ±2×2.5% ±5% | |
| Símbol del grup de connexió | / | Yyn0 Dyn11 | |
Per què triar-nos:
1, construït el 2010, un capital social de 20 milions de iuans, un actiu fix de 50 milions de iuans, més de 200 empleats i un valor de producció anual de gairebé 100 milions de iuans
2, conjunt complet d'equips de prova i fabricació.
3, un any de garantia
Subestació transformadora de distribució compacta a l'aire lliure d'alt rendiment
