FY-12 12kV SF6 Gas-Unitat principal d'anell aïllat (RMU)

Visió general del producte

L'aparell de commutació FY-12 12kV SF6 RMU està desenvolupat per a la recepció, distribució, control i protecció d'energia fiables en subestacions secundàries compactes i sistemes de xarxa-anell. La plataforma modular admet tant unitats no -extensibles multi-modules extensibles com mòduls individuals extensibles, la qual cosa permet configurar la línia per a alimentadors d'entrada, sortints, protecció de transformadors, acoblament de bus, mesura i connexions de cable.

El producte és adequat on l'espai d'instal·lació, la resistència ambiental i la simplicitat operativa són importants. El compartiment de gas segellat redueix l'exposició dels components primaris a l'aire ambient, mentre que l'enclavament mecànic i les indicacions de funcionament clares admeten procediments segurs de commutació i manteniment.

Avantatges clau

·Potència de 12kV per a sistemes 10/11kV.Un ajust clar per a xarxes de distribució secundària de 10 kV i 11 kV.

·Construcció compacta segellada.Els components primaris estan tancats en un dipòsit d'acer inoxidable-SF6 de 3 mm amb protecció IP67 per al compartiment de gas.

·Funcions modulars flexibles.Seleccioneu l'interruptor-de càrrega, l'interruptor-fusible, l'interruptor-de buit, el cable, la secció de bus-, els mòduls de mesura i PT.

·Disposicions fixes o ampliables.Les combinacions estàndard no-extensibles estan disponibles de dues a sis maneres, amb mòduls ampliables per a futurs canvis de xarxa.

·Opcions de protecció per a diferents alimentadors.Utilitzeu unitats F per a la protecció del transformador-basada per fusibles o unitats V amb un interruptor de buit i un relé de protecció.

·Opcions preparades per l'automatització-.Es poden especificar mecanismes motoritzats, indicació d'estat, indicació de fallada, mesura i comunicació RS485 per a la supervisió i control remots.

· Ampli rang de funcionament.Les condicions del servei del catàleg cobreixen entre -40 graus i +55 graus i altituds d'instal·lació de fins a 2000 m.

·Baixa fuita de gas.El catàleg indica una taxa anual de fuites de SF6 per sota del 0,01% en condicions de fabricació i servei especificades.

Especificacions tècniques principals

Nota d'especificació:Els valors següents es basen en el catàleg de l'any fiscal -12 subministrat. Les qualificacions finals depenen de la unitat funcional seleccionada i s'han de confirmar al full de dades aprovat, al diagrama d'una-línia i a la documentació de prova de tipus.

Paràmetre	Valor del catàleg
Tensió nominal	12kV
Freqüència nominal	50 Hz
Tensió de resistència de freqüència elèctrica d'1-minut	42kV a terra/entre fases; 48 kV a través de la distància d'aïllament
Tensió de suport a l'impuls del llamp	75kV a terra/entre fases; 85 kV a través de la distància d'aïllament
Corrent nominal	630A per a la unitat C; segons fusible per a la unitat F; Opcions d'unitat V-de 630A o 1250A
Corrient de curta durada-clasificat	25kA/4s per a la configuració de 630A; 31,5 kA/4s per a una configuració de 1250 A V
Corrent de màxima resistència nominal	63kA per a la configuració de 630A; 80kA per a una configuració de 1250A V
Corrent de tall de curt-circuit-de l'interruptor al buit	25 kA o 31,5 kA, subjecte a la unitat V seleccionada
Canvia el corrent de transferència de fusibles-	1750A
Capacitat màxima del fusible	125A

Unitats i mòduls funcionals

Codi	Funció	Aplicació típica
C	Carregueu la-unitat d'interruptor de ruptura	Canvi d'alimentació entrant/sortint de timbre; corrent nominal 630A
F	Canvia-unitat de combinació de fusibles	Protecció de l'alimentació del transformador; classificació del fusible seleccionada per al servei del transformador
V	Unitat d'interruptor-de buit	Protecció d'alimentació entrant/sortint amb relé; Opció 630A o 1250A
D	Unitat de connexió de cable	Connexió de cable directa sense interruptor de terra
DE	Connexió de cable + presa de terra	Connexió de cable amb funció de connexió a terra
SL	Unitat de commutació-de càrrega seccional de bus	Acoblament o secció de bus amb un interruptor de ruptura de càrrega-
SVBR	Unitat de trencament de secció de bus	Acoblament o secció de bus amb protecció d'-interruptors
SER	Unitat de presa de terra de barres	Posa a terra de barres per a arranjaments de manteniment i proves
M	Unitat de mesura	Mesura de corrent i tensió segons l'esquema de mesura
PT	Unitat transformadora-de tensió	Detecció de tensió, mesura o subministrament auxiliar segons disseny

Exemple de configuració d'Uganda 11kV SF6 RMU

Element del projecte	Configuració proposada
Tensió nominal del sistema	11kV
Tensió nominal de l'aparell de commutació	12kV
Freqüència nominal	50 Hz
Configuració del panell	V-V-V
Disposició de l'alimentació	Un alimentador entrant i dos sortints
Corrent nominal	630A
Corrent de ruptura de l'-interruptor	25kA
Requisit de resistència del projecte-breu temps	20kA durant 1 segon
Tensió de resistència a la freqüència de potència{0}	42 kV durant 1 minut
Tensió de suport a l'impuls del llamp	75 kV
Control de subministrament	DC110V
Disposició de cables	Entrada inferior i sortida inferior
Instal·lació	Interior

El projecte d'Uganda va utilitzar una disposició compacta de tres-panells. El panell d'entrada es va dissenyar una mica més ample per acomodar l'equip d'indicació, protecció i control de tensió seleccionat. V-V-V Disposició i dimensions dels panells:

Panell	Funció	Amplada	profunditat	Alçada
G01	Panell VCB entrant	380 mm	770 mm	1900 mm
G02	Panell VCB de sortida	350 mm	770 mm	1900 mm
G03	Panell VCB de sortida	350 mm	770 mm	1900 mm
Alineació completa	Configuració V-V-V	1080 mm	770 mm	1900 mm

Automatismes i accessoris opcionals

·Mecanismes de funcionament motoritzats per a la commutació local o remota

·Relé de protecció per a alimentadors d'interruptors d'-unitats V-

·Transformadors de corrent i transformadors de tensió

·Indicació de presència de tensió i indicació d'avaria del cable

·Amperímetre i dispositius de mesura multifunció

·Controlador de temperatura i humitat per al compartiment de baixa tensió{0}

·Interfícies d'estat remot, control i telemetria, inclosa la comunicació RS485 opcional

·Caixa de control de baixa tensió-, contactes auxiliars i arranjaments de terminals específics del projecte-

Normes aplicables

L'especificació del projecte FY-12 es pot preparar amb les parts aplicables de la sèrie IEC 62271. El calendari de compliment final ha de coincidir amb els informes d'assaig de tipus subministrats i amb els requisits del mercat de destinació.

·IEC 62271-1 - Especificacions comunes per a aparells de commutació i control d'alta tensió-CA

·Aparamentament i aparells de control tancats de metall AC 62271-200 - IEC {- per sobre d'1 kV i fins a 52 kV

·Interruptors de corrent altern {62271-100 - IEC {- (per a les funcions d'interruptor de la unitat V-)

·Seccionadors de CA i interruptors de terra IEC 62271-102 -

·IEC 62271-103 - Commuta per sobre d'1 kV i fins a 52 kV

·Combinacions de fusibles 62271-105 - IEC 62271-105 - AC-per sobre d'1 kV i fins a 52 kV

·IEC 60529 - Graus de protecció proporcionats per tancaments (codi IP)

Redacció de compliment:No indiqueu que el producte està certificat per a una edició específica tret que hi hagi disponible l'informe de prova o el certificat vàlid corresponent per a aquesta configuració exacta de l'any fiscal 2012.

Com seleccionar i ordenar

1. Diagrama d'una-línia.Proporcioneu les funcions d'entrada, sortida, transformador, secció de bus-, mesura i PT necessàries.

2.Valoracions del sistema.Confirmeu la tensió del sistema, el corrent nominal, la freqüència, el nivell de curt-circuit i el mètode de connexió a terra.

3. Dades del transformador o alimentador.Estat de la capacitat del transformador, el servei d'alimentació i la filosofia de protecció de la unitat F-o V-necessària.

4.Detalls del cable.Proporcioneu el tipus de cable, la mida, el nombre de nuclis, el tipus de terminació i la direcció d'entrada.

5. Requisits de control.Especifiqueu el funcionament manual o motoritzat, la tensió de control, el model de relé, el protocol de comunicació i els senyals SCADA.

6. Condicions d'instal·lació.Confirmeu els requisits de tancament interior/exterior, altitud, temperatura, humitat, contaminació, sísmica i corrosió.

7.Documents i proves.Enumereu els dibuixos necessaris, les proves rutinàries, les proves de tipus-, els documents d'inspecció, d'embalatge i d'enviament.

Preguntes freqüents

1. Per què l'equip es diu 12kV quan s'utilitza en una xarxa d'11kV?

11 kV és la tensió nominal del sistema, mentre que 12 kV és la tensió nominal estandarditzada de l'aparell. Per tant, el FY-12 es descriu correctament com un equip de 12 kV per a sistemes de distribució de 10/11 kV.

2. Quina diferència hi ha entre una RMU fixa i una extensible FY-12?

Una RMU fixa i no -extensible combina les funcions seleccionades en una línia segellada i és adequada quan es coneix la disposició final del circuit. Els mòduls extensibles permeten afegir panells addicionals o connexions de bus, subjectes a la interfície aprovada i al disseny de la instal·lació.

3. Quan he de seleccionar una unitat F o una unitat V?

Una unitat F utilitza un interruptor de-secció de càrrega i un fusible d'alta-tensió i s'utilitza habitualment per a la protecció del transformador. La unitat AV utilitza un interruptor de circuit de buit i un relé de protecció, la qual cosa la fa adequada quan es necessiten requisits de protecció de relé ajustables, activació remota o requisits de control-de l'alimentació superiors.

4. Es pot subministrar el FY-12 RMU amb monitorització i control remots?

Sí. Es poden configurar mecanismes motoritzats, contactes auxiliars, mesura, indicació de falla i comunicació RS485 opcional per a l'estat remot, el control i la telemetria. Confirmeu el protocol requerit i la llista de senyals durant el disseny.

5. Quina informació es requereix per a una cotització?

Envieu el diagrama d'una-línia, la tensió del sistema, el corrent nominal, el nivell de curt-circuit, la capacitat del transformador, els detalls del cable, la tensió de control, els requisits de protecció i comunicació, les condicions ambientals, la quantitat i la destinació de lliurament.

6. Quins són els límits normals d'instal·lació?

El catàleg subministrat enumera un rang ambiental de -40 graus a +55 graus, humitat relativa fins a un 95% i altitud fins a 2000 m. Les aplicacions fora d'aquests límits requereixen una confirmació específica del projecte i una possible correcció del disseny.

7. El compartiment de gas és resistent a la intempèrie- i la contaminació-?

El catàleg identifica el compartiment de gas segellat com a IP67. El grau de protecció del recinte exterior complet és una qualificació independent i s'ha de confirmar per a la disposició interior o exterior seleccionada.

8. Pot Fengyuan proporcionar combinacions i dibuixos personalitzats?

Sí. La seqüència del mòdul, l'esquema de protecció, la mesura, la interfície de cable, els controls de baixa-tensió i els accessoris es poden configurar a partir dels requisits del projecte. Els dibuixos s'han d'aprovar abans de la producció.



Per què escollir-nos

Fundada el 2010, Henan Fengyuan Power Technology Co., Ltd. és un fabricant professional d'electrodomèstics amb equips sofisticats, tecnologia perfecta i mètodes de prova complets.

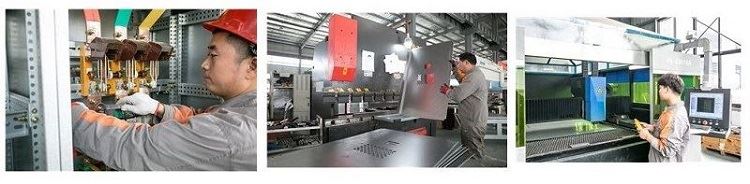

Producció
