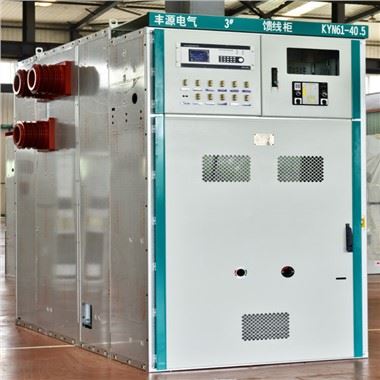

KYN61-40.5 Panell d'aparellament elèctric de 50KV

Equip d'interruptor tancat de metall de CA desmuntable blindat KYN61 (en endavant es coneix com a "aparell de commutació"). S'aplica al sistema d'alimentació trifàsic AC 50Hz, 35 - 40kV, s'utilitza per rebre i distribuir energia elèctrica i controlar, protegir i supervisar el circuit.

Enviar la consulta

Descripció

Panell d'aparellament elèctric KYN61-40.5 de 50KV

La característica principal del tipus KYN61-40.5 d'aparells de commutació tancats metàl·lics desmuntables de tipus KYN (d'ara endavant anomenats "aparells de commutació") és que l'armari està equipat amb ZN85-40.5 i VD4, VB2 amb un buit aïllat complet. interruptor de circuit i mecanisme de funcionament de molla. El cos de l'armari està fet de placa d'alumini-zinc, la qual cosa millora la precisió d'ajust del carro de mà i el cos de l'armari. És molt convenient lliscar dins i fora del carro de mà, que és intercanviable. L'aspecte és bonic i l'esquema és complet, que és segur i fiable.

Aquest producte s'utilitza en un sistema d'alimentació trifàsic de 35 kV CA 50 Hz, per a la sala de commutació de centrals elèctriques, subestacions i empreses industrials i mineres per acceptar i distribuir energia, amb funcions de control, protecció i monitoratge.

Aquest producte compleix amb: GB3906"3-35kV AC interruptor tancat metàl·lic", GB/T11022"requisits tècnics comuns de l'estàndard d'aparells de commutació i equips de control d'alta tensió", DL/T404 "condicions tècniques de comanda de commutador d'alta tensió CA armari", IEC298 "equips de control i aparells de tancament metàl·lic de CA amb tensió nominal 1 kV per sobre dels estàndards de 52 kV i per sota".

Característiques:

1.Grau de protecció alt

2.Simple substitució del trencador

3. Bona intercanviabilitat del carro de mà

4.Àrea menys coberta

5. Alta seguretat

6.Dispositiu de bloqueig fiable per evitar mal funcionament

Aplicació:

L'aparell de commutació extraïble amb revestiment metàl·lic aïllat a l'aire KYN61-40.5 (Z) (d'ara endavant "aparell de commutació") és un equip de distribució d'energia interior necessari en 40,5 kV 3-fase CA 50Hz. S'utilitza principalment per distribuir energia elèctrica en centrals elèctriques i subestacions de mines, indústria i sistema de subministrament d'energia elèctrica. També s'utilitza en control, protecció i monitoratge, etc., per a circuits de línia, així com per al lloc d'operació freqüent.

Entorn de servei:

1. Temperatura ambient: -10oC ~ més 40oC, i mesura de la HR mitjana en 24 hores Menys o igual a 35oC;

2. Altitud: No superar els 1000m sobre el nivell del mar;

3. Humitat ambiental: HR mitjana diària inferior o igual al 95 per cent; HR mitjana mensual Menor o igual al 90 per cent

4. Intensitat del terratrèmol: Inferior o igual al grau 8

5. Pressió de vapor d'aigua: HR mitjana diària inferior o igual a 2,2 kPa; HR mitjana mensual Menor o igual a 1,8 kPa;

6. Entorn ambiental: sense foc, perill d'explosió, contaminació greu, corrosió química i lloc de vibració severa

Paràmetre tècnic

No.	Elements			Unitat	Paràmetres
1	Tensió nominal			KV	40.5
2	Freqüència nominal			Hz	50
3	El corrent nominal de la barra principal			A	1250,1600,1200
4	Corrent nominal de la barra de derivació			A	630/1250/ 1600
5	Nivell d'aïllament nominal	Tensió de resistència a la freqüència d'alimentació en 1 min (valor efectiu)	Fase-fase, Fase-terra	KV	95
			Fractura d'aïllament primari	KV	115
		Tensió de suport a l'impuls del llamp (valor màxim)	Fase-fase, Fase-terra	KV	185
		Tensió de suport a l'impuls del llamp (valor màxim)	Fractura d'aïllament primari	KV	215
		Tensió de resistència a la freqüència elèctrica del circuit de control auxiliar		V	2000
6	Corrent nominal de tall de curtcircuit			KA	25/31.5
7	Corrent nominal de tancament de curtcircuit (valor màxim)			KA	63/80
8	Corrent de resistència nominal de curta durada (4S)			KA	25/31.5
9	Corrent de màxima resistència nominal			KA	63/80
10	Tensió nominal del circuit de control auxiliar			V	-110,-220,~220
11	Grau de protecció				Caixa IP4X, IP2X Quan s'obre la porta de l'interruptor
12	Mida del contorn (amplada * profunditat * alçada)			mm	1400(1200)2800(2600)2600(*inclou un esquema de carro de mà digital SF6 intern)
13	pes			kg	~2300

kyn61-40.5 (8)

KYN61-40.5 (2)

KYN61-40.5(3)

KYN61-40.5

FÀBRICA

production line1

workshop

CERTIFICAT

CQC

EXPOSICIÓ

VISTA GENERAL DE L'EMPRESA

Embalatge i lliurament

baozhuang_

PMF

Q5 : està disponible OEM/ODM?

A: Sí, ho és! Els nostres productes es poden personalitzar. Tenim equips de disseny i enginyers, podem personalitzar els productes segons el dibuix o els requisits dels clients.

Q6 : Sou fabricant o empresa comercial?
R: Som una fàbrica, com a fabricant 100% professional amb 20 anys d'experiència en el fabricant, podríem produir productes segons els requisits dels clients i també podríem controlar la qualitat dels productes al 100%.

Q7 : Es pot negociar el preu?

R: Sí, el preu és negociable. Es pot canviar segons la vostra quantitat o paquet

Q8 : Què tal la inspecció?

R: Tenim tot el sistema d'inspecció, des de la matèria primera fins als productes finals, que inclou la prova d'augment de temperatura, la prova de tipus de conductor de prova de polvorització de sal, la prova de vida mecànica.

Q9 : Quines són les condicions de pagament?

R: TT, Paypal, Western Union, garantia comercial d'Alibaba i L/C són acceptables. 30 per cent T/T per avançat, 70 per cent de saldo abans de l'enviament.
