Placa de distribució elèctrica GGD AC

El panell de distribució elèctrica GGD AC està dissenyat segons els principis de seguretat, economia, raonabilitat i fiabilitat. El producte té les característiques d'alta capacitat de ruptura, bona estabilitat dinàmica i tèrmica, esquema elèctric flexible, combinació còmoda, sèrie, forta viabilitat, estructura nova i alt nivell de protecció.

Condicions d'ús dePlaca de distribució elèctrica GGD AC:

1. La temperatura ambient no és superior a més 40 graus ni inferior a -5 graus.

2. Quan s'instal·la i s'utilitza l'armari de distribució d'energia GGD, l'altitud del lloc d'ús no ha de superar els 2000 m.

3. La humitat relativa de l'aire circumdant no és superior al 90 per cent (més 25 graus).

4. L'equip s'ha d'instal·lar en un lloc sense vibracions i impactes greus, i en un lloc on els components elèctrics no estiguin corroïts.

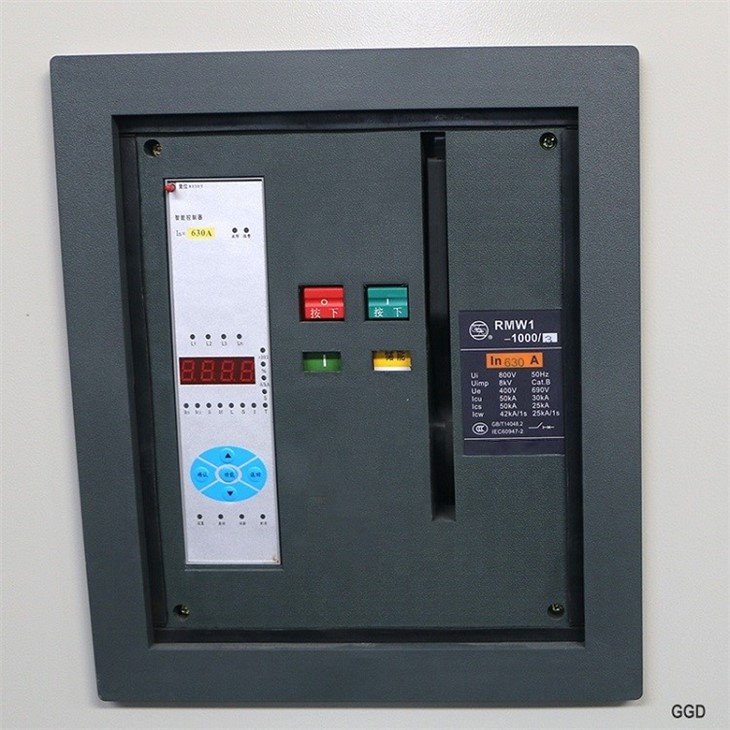

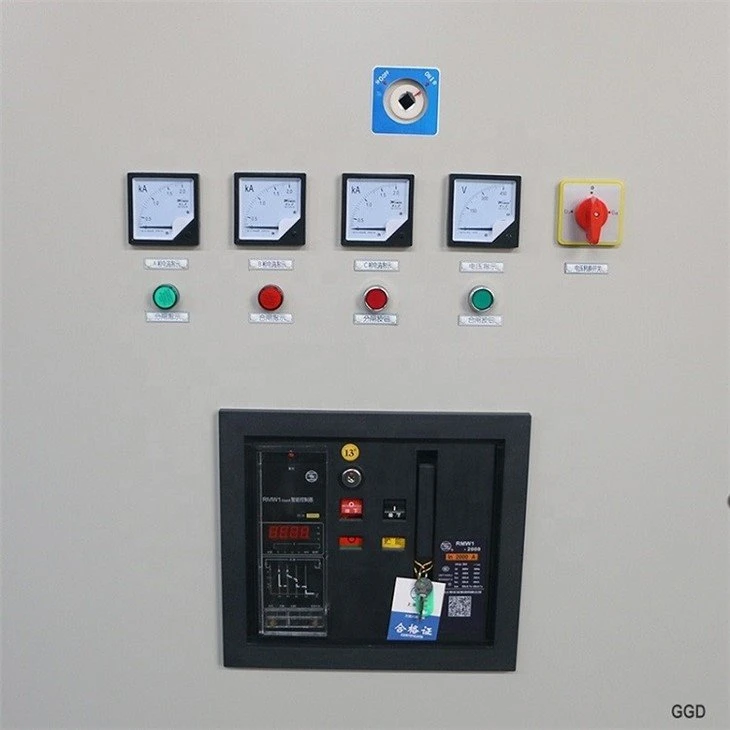

Exhibició del producte

Els principals paràmetres tècnics

Característiques estructurals

1. Segons el propòsit, es divideix en: armari de recepció d'energia, armari de connexió de barres, armari d'alimentació, armari de control de motor, armari de compensació de potència reactiva, armari de distribució d'energia d'il·luminació.

2. Estructura del gabinet:

(1) El marc de l'armari de distribució GGD es munta mitjançant soldadura parcial d'acer format en fred 8MF. Hi ha forats de muntatge disposats segons mòduls E=20mm i E=100mm respectivament al marc per millorar la versatilitat del muntatge del producte.

(2) La pinça de barra de tipus ZMJ, termoformada amb material PPO d'alt retard de flama, té una estructura modular amb gran resistència mecànica i aïllament.

(3) Els armaris de 1000 mm i 1200 mm d'ample adopten una estructura simètrica de doble porta a la part davantera, i els armaris de 600 mm i 800 mm d'ample adopten una estructura de porta sencera. La part posterior de l'armari adopta una estructura simètrica de doble porta. L'estructura de l'armari no està instal·lada contra la paret.

(4) La porta de l'armari està connectada al marc amb una frontissa d'eix galvanitzat, que és convenient per a la instal·lació i el desmuntatge. Hi ha insercions de goma a la vora plegable de la porta.

(5) L'estructura del cargol moletejat de connexió a terra s'utilitza entre les peces d'instal·lació de l'armari i el marc per formar un circuit complet de protecció de la presa de terra.

(6) La coberta superior de l'armari es pot treure quan sigui necessari per facilitar el muntatge i l'ajust de l'autobús principal.

Instruccions de comanda

Especifiqueu la informació següent quan feu una comanda:

El model complet del producte inclou el circuit principal i l'esquema del circuit auxiliar

Diagrama de cronometratge i disseny del circuit principal

Esquema esquemàtic del circuit auxiliar o esquema de cablejat

La llista de peces contingudes a l'armari, incloent model, especificació, quantitat i dades tècniques específiques

Informeu altres requisits especials
