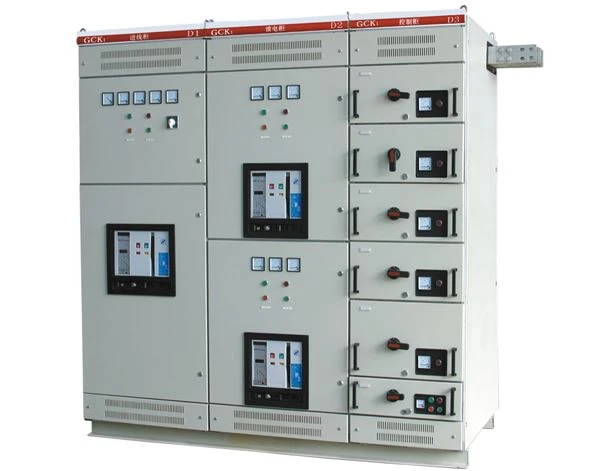

Quadres de baix voltatge tancats amb metall

Els aparells de connexió extraïbles de baixa tensió GCK són adequats per a empreses industrials i mineres, edificis civils de gran alçada, CA 50HZ, tensió 380V, sistema trifàsic de tres fils o trifàsic de quatre fils, com a sistema de distribució d’energia de baixa tensió per a transformació d'energia, alimentador o propòsit especial ...

Enviar la consulta

Descripció

Els aparells de connexió metàl·lics de baixa tensió GCK són una estructura combinada totalment muntada i totes les estructures del marc de l’armari estan connectades mitjançant cargols, cosa que evita la deformació i la tensió de la soldadura, millora la precisió i té un alt grau d’estandardització. Té les característiques d'un funcionament senzill, una força operativa reduïda, un ús segur, un manteniment convenient, una qualitat i fiabilitat estables.

Aparells de commutació extraïbles de baixa tensió:

Paràmetres tècnics principals: Tensió d'aïllament nominal: 660V, 1000V; Tensió de treball nominal: 380V, 660V; Tensió nominal del circuit auxiliar: AC 220V, 380V, DC 110V, 220V; Freqüència de funcionament: 50Hz ~ (60) Hz; Corrent nominal: bus horitzontal ≤ 3150A; bus vertical 630A, 800A, 1200A, corrent nominal de resistència a curt termini: 50, 80KA / 1s bus neutre 30KA / 1s; intensitat màxima nominal: 105KA / 0,1 s, 176KA / 0,1 s; capacitat de trencament de la unitat funcional (calaix): 50KA (valor efectiu). Grau de protecció de la closca: IP30, IP40; configuració del bus: sistema trifàsic de quatre fils, sistema trifàsic de cinc fils. Mode de funcionament: local, remot, automàtic.

Característiques estructurals:

El marc bàsic del gabinet de GCK i GCL és una estructura de muntatge combinada i adopta un disseny de mòduls estàndard: estructura compacta i muntatge flexible. Es poden muntar en unitats estàndard com ara protecció, conversió, mesura i control i indicació. Es poden muntar segons sigui necessari per formar diferents solucions. Estructura del marc i calaixera. L’estructura del gabinet té un alt rendiment tècnic i els principals paràmetres han assolit el nivell avançat internacional als anys noranta.

Tipus	Projecte de commutació		Especificacions
GCK	Quadre estàndard		GB7251, IEC439, VPE0660, JB / T9661
	Nivell de protecció de quadres		IP4X
	Taula de tensió nominal de treball V.		380
	Freqüència de quadres HZ		50
	Quadre Tensió d’aïllament nominal		660
	Quadre de treball Entorn de treball	Medi ambient
		Altitud	≤2000m
		Temperatura	-10~40 -30 -10 ~ +40 en condicions d'emmagatzematge i transport Una temperatura mínima de -30
	Humitat relativa		≤90%
	Control de la capacitat del motorKW		0.45~155
	Quadre de vida mecànica		500
	Comutador Corrent nominal	Connector de contacte del circuit principal	200,400,630
		Connector de contacte de circuit auxiliar	10,20
		El circuit màxim d’alimentació de corrent de PC	1600
		El circuit alimentat per corrent màxim MCC	630
		El circuit elèctric	100,016,002,000,250,000,000,000
	Corrent de resistència nominal de curt termini	RMS	50,80
		pic	105,176
	Pressió V / 1min		2500
