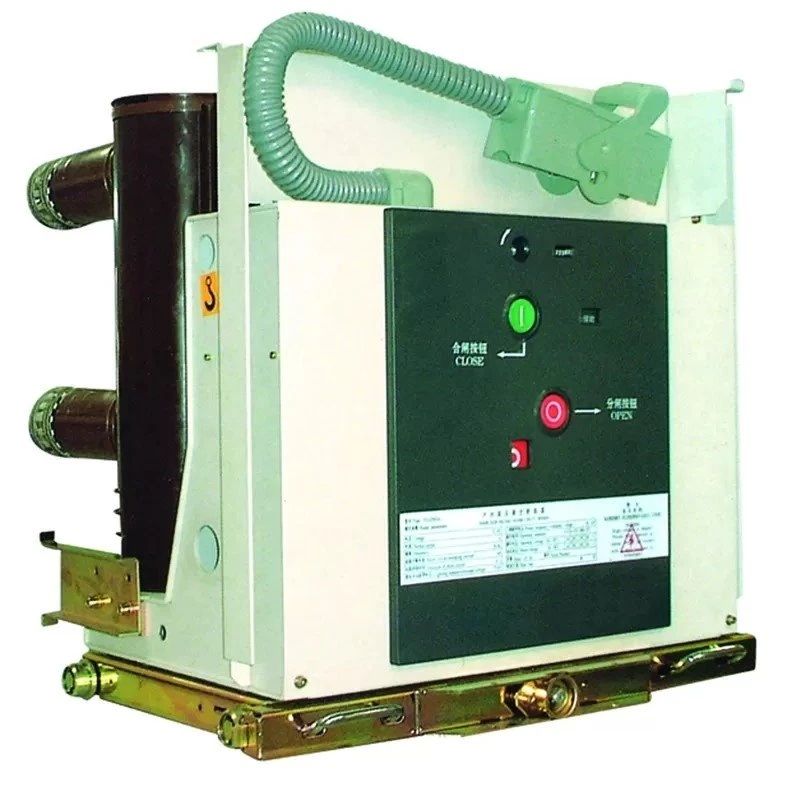

VS1 MV INTERIOR REVESTIT METÀLLIC INTERRUPTOR DE BUIT

El disyuntor de buit d'alta tensió de CA per a interiors de la sèrie VS1 s'aplica a l'alta tensió interior de tensió nominal de 12 kV i 24 kV, trifàsica CA 50 Hz. S'utilitza per al control i la protecció de la subestació transformadora, empresa minera i s'aplica amb freqüència per operar en ocasions. L'aparell de commutació s'ajusta a les normes IEC62271-100, IEC61439 (idt GB/T 11022), GB 1984, DIN VDE 0670 etcètera.

Enviar la consulta

Descripció

VS1 MV INTERIOR REVESTIT METÀLLIC INTERRUPTOR DE BUIT

Principals característiques

1. És convenient per a l'ajust a causa de l'interruptor de buit adopta el disseny de la cambra d'arc es troba a la part superior, el mecanisme de funcionament es troba a la part inferior; 2. Adopta l'estructura de combinació d'aire i material aïllant compost orgànic; 3. Mecanisme de funcionament de molla simple, 10000 temps de funcionament; 4. Suau i bon rendiment d'autobloqueig a causa del mecanisme de propulsió de cargol de plom.
2. Adopta l'estructura de combinació d'aire i material aïllant compost orgànic; 3. Mecanisme de funcionament de molla simple, 10000 temps de funcionament;4. Suau i bon rendiment d'autobloqueig a causa del mecanisme de propulsió de cargol de plom.

Característiques estructurals:

La tensió pot arribar a 12kV i 24kV, el corrent 4000A i la ruptura pot arribar a 20KA/25KA/31.5KA/40kA

Mida adequada del gabinet:

Amplada de l'armari 500/550/650/800/1000mm
Model VCB: apte per a marques ABB/Siemens, Schneider, etc. d'interruptors de buit VCB

Condicions ambientals:

1. Temperatura ambient: -10 graus, més 40 graus
2. Humitat relativa: mitjana diària 95.mitjana mensual 90.
3. Intensitat del terratrèmol: 8 graus;
4. Pressió de vapor saturat: la pressió mitjana d'un dia no hauria de ser superior a 2,2 kPa; la pressió mitjana d'un mes no hauria de ser superior a 1,8 Kpa;
5. L'alçada sobre el nivell del mar: inferior o igual a 1000 m (excepte requisits especials)
6. Les ocasions aplicables han d'estar lliures d'inflamables, explosius, corrosius i vibracions greus.

Els principals paràmetres tècnics:

NO	Article	Unitats	Paràmetres tècnics
1	Tensió nominal	KV	12
2	Tensió nominal de resistència a la freqüència d'alimentació de curta durada		42/48 (Interfase, terra/fractura)
3	Tensió nominal de resistència a l'impuls del llamp		42/48 (Interfase, terra/fractura)
4	Freqüència nominal	Hz	50
5	Corrent nominal	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Corrent nominal de ruptura de curtcircuit	KA	20/25	31.5	40
7	Tensió de resistència nominal de curta durada	KA	20/25	31.5	40
8	Durada nominal del curtcircuit	S	4
9	Corrent de màxima resistència nominal	KA	50/63	80	100
10	Corrent nominal de tancament de curtcircuit	KA	50/63	80	100
11	Tensió de resistència a la freqüència d'alimentació del circuit secundari (1 min)		2000
12	Corrent de ruptura del grup de condensadors individual/esquena	A	630/400 (40kA:800/400)
13	Corrent nominal de tancament del banc de condensadors		12,5 (la freqüència no és més gran que)
14	Vida mecànica	Ka	20000
15	Temps de ruptura de corrent nominal (vida elèctrica)	Ka	20000
16	Temps de ruptura nominal de corrent de curtcircuit	vegades	50(40KA Menor o igual a 30)
17	Els contactes dinàmics i estàtics permeten un gruix acumulat de desgast	mm	3
18	Temps d'emmagatzematge d'energia	s	Menor o igual a 10
19	Distància d'obertura de contacte	mm	11±1
20	Sobreviatges	mm	3.5±0.5
21	Hora de rebot de tancament del contacte	Senyora	Menor o igual a 2 (40KA Menor o igual a 3)
22	Període fraccionat/tancat trifàsic	Senyora	Menor o igual a 2
23	Velocitat d'obertura mitjana (els contactes estan separats per -8mm)	m/s	1.2±0.2
24	Resistència de bucle conductor principal	m/s	0.6±0.2
25	Resistència de bucle conductor principal	μΩ	Menor o igual a 50(630A) Menor o igual a 45(1250A) Menor o igual a 40 (1600,2000A) Inferior o igual a 35 (2500A o més)
26	Seqüència de funcionament nominal		0-0.3s-Co-180s-Co
